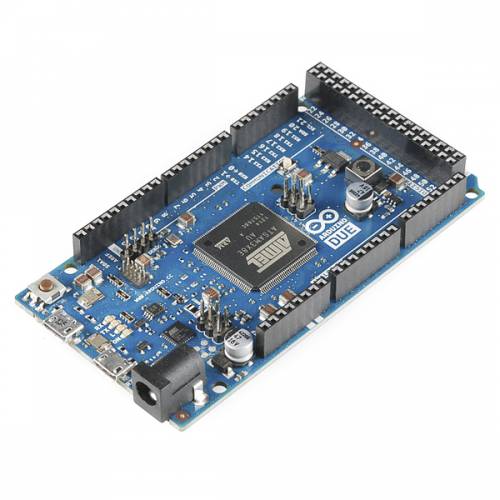

| Arduino Due — плата микроконтроллера на базе процессора Atmel SAM3X8E ARM Cortex-M3. Это первая плата Arduino на основе 32-битного микроконтроллера с ARM ядром. На ней имеется 54 цифровых вход/выхода (из них 12 можно задействовать под выходы ШИМ), 12 аналоговых входов, 4 UARTа (аппаратных последовательных порта), a генератор тактовой частоты 84 МГц, связь по USB с поддержкой OTG, 2 ЦАП (цифро-аналоговых преобразователя), 2 TWI, разъем питания, разъем SPI, разъем JTAG, кнопка сброса и кнопка стирания. Внимание! В отличие от других плат Arduino, Arduino Due работает от 3,3 В. Максимальное напряжение, которое выдерживают вход/выходы составляет 3,3 В. Подав более высокое напряжение, например, 5 В, на выводы Arduino Due, можно повредить плату. Плата содержит все, что необходимо для поддержки микроконтроллера. Чтобы начать работу с ней, достаточно просто подключить её к компьютеру кабелем микро-USB, либо подать питание с AC/DC преобразователя или батарейки. Due совместим со всеми платами расширения Arduino, работающими от 3,3 В, и с цоколевкой Arduino 1.0. Расположение выводов Due повторяет цоколевку Arduino 1.0: TWI: Выводы SDA и SCL расположены рядом с выводом AREF. Вывод IOREF, который позволяет с помощью правильной конфигурации адаптировать присоединенную плату расширения к напряжению, выдаваемому Arduino. Благодаря этому платы расширения могут быть совместимы и с 3,3-вольтовыми платами типа Due и с платами на базе AVR, работающими от 5 В. Неподключенные выводы, зарезервированные для использования в будущем. Преимущества ядра ARM На Due установлено 32-битное ARM ядро, превосходящее по производительности обычные 8-битные микроконтроллеры. Наиболее значимые отличия: 32-битное ядро, позволяющее выполнять операции с данными шириной 4 байта за 1 такт (более подробную информацию смотри на странице int type). частота процессора (CPU) 84 МГц. 96 КБ ОЗУ. 512 КБ флеш-памяти для хранения программ. контроллер DMA, который разгружает центральный процессор от выполнения интенсивных операций с памятью. Характеристики: Микроконтроллер: AT91SAM3X8E Рабочее напряжение: 3,3В Входное напряжение (рекомендуемое): 7-12 В Входное напряжение (предельное): 6-20 В Цифровые Входы/Выходы: 54 (на 12 из которых реализуется выход ШИМ) Аналоговые входы: 12 Аналоговые выходы: 2 (ЦАП) Общий выходной постоянный ток на всех входах/выходах: 50 мА Постоянный ток через вывод: 3,3В 800мА Постоянный ток через вывод: 5В 800 мА Флеш-память: 512 КБ доступно всего для пользовательских приложений ОЗУ: 96 КБ (два банка: 64 КБ и 32 КБ) Тактовая частота: 84 МГц | |
|
Оцените картинку
Рейтинг: 5.0 / 1
Название: Arduino Due
Размеры: 600x600px / 238.5Kb Добавлена: 01.05.2013 Просмотров: 10144 Добавил: ZSeregaA Теги: |
